名稱：調頻串并聯諧振交流耐壓試驗裝置
型 號：TPJXZ
TPJXZ 調頻串并聯諧振交流耐壓試驗裝置由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器升壓成中壓、加在電抗器L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
詳細介紹
產品簡介
TPJXZ 調頻串并聯諧振交流耐壓試驗裝置是利用調頻、調壓軟件技術，采用16位精細變頻、10KHz載波頻率、SPWM和IPM整體模塊設計、制造。該調頻串并聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
技術指標
1、環境溫度：-10～45℃
2、工作濕度：≤90％
3、海拔：≤2000M
4、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)
380V±l0％三相，50Hz 輸出0～400V
5、額定試驗容量：0～8000KVA（選擇）
6、諧振電壓：0～1000KV（選擇）
7、頻率調節范圍：0.1～300Hz
8、系統測量精度：1級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05％
11、輸出波形：正弦波
12、波形畸變率：≤0.5％
13、噪聲： 60dB
14、電抗器Q值：30～200
成套裝置構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品、調整被試品頻率。

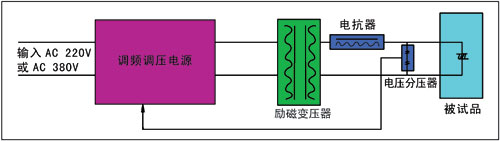

試驗裝置原理圖
TPJXZ 調頻串并聯諧振交流耐壓試驗裝置是利用調頻、調壓軟件技術，采用16位精細變頻、10KHz載波頻率、SPWM和IPM整體模塊設計、制造。該調頻串并聯諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、變壓器、GIS、高壓交聯電纜、互感器、套管等的交接試驗和預防性試驗。
工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
技術指標
1、環境溫度：-10～45℃
2、工作濕度：≤90％
3、海拔：≤2000M
4、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)
380V±l0％三相，50Hz 輸出0～400V
5、額定試驗容量：0～8000KVA（選擇）
6、諧振電壓：0～1000KV（選擇）
7、頻率調節范圍：0.1～300Hz
8、系統測量精度：1級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05％
11、輸出波形：正弦波
12、波形畸變率：≤0.5％
13、噪聲： 60dB
14、電抗器Q值：30～200
成套裝置構成
調頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
補償電容器——補償小電容量被試品、調整被試品頻率。
試驗裝置原理圖
