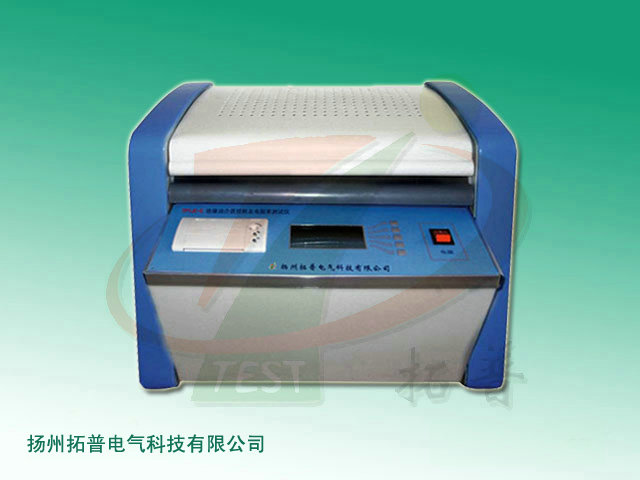

絕緣油介質損耗及電阻率測試儀_TP_BC-660_技術資料
油介損體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。
該油介損體積電阻率測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。
功能特點
1.油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
2.儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
3.內部標準電容器為SF6 充氣三電極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
4.交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。
5.完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。
在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
6.試驗參數設置方便。溫度設置范圍0～125℃，交流電壓設置范圍500～2200V，直流電壓設置范圍
0～500V。
7.采用大屏幕LCD顯示器，具有背光、顯示清晰。人機界面友好，只需按照漢字菜單提示、輸入命令，儀器即可自動進行測試。并自動存儲和打印測試結果。
8.自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
9.空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。
技術指標
1、工作電源：AC 220V±10%、50Hz/60Hz±1%
2、測量范圍：電容量：5pF～200pF
相對電容率：1.000～30.000
介質損耗因數：0.00001～100
直流電阻率：2.5 MΩm～20 TΩm
3、測量精度：電容量：±(1%讀數+0.5pF)
相對電容率：±1%讀數
介質損耗因數：±(1%讀數+0.0001)
直流電阻率：±10%讀數
4、分 辨 率：電容量：0.01pF
相對電容率：0.001
介質損耗因數：0.00001
5、測溫范圍：0～120℃
6、溫度測量誤差：±0.5℃
7、交流試驗電壓：500～2000V 連續可調，頻率50Hz
8、直流試驗電壓：300～500V 連續可調
9、功 耗：100W
10、工作環境：環境溫度：0℃～40℃
相對濕度：<75%
信息整理：揚州拓普電氣科技有限公司
該油介損體積電阻率測試儀內部采用全數字技術，全部智能自動化測量，配備了大屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。
功能特點
1.油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。
2.儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
3.內部標準電容器為SF6 充氣三電極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
4.交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。
5.完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。
在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。
6.試驗參數設置方便。溫度設置范圍0～125℃，交流電壓設置范圍500～2200V，直流電壓設置范圍
0～500V。
7.采用大屏幕LCD顯示器，具有背光、顯示清晰。人機界面友好，只需按照漢字菜單提示、輸入命令，儀器即可自動進行測試。并自動存儲和打印測試結果。
8.自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
9.空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。
技術指標
1、工作電源：AC 220V±10%、50Hz/60Hz±1%
2、測量范圍：電容量：5pF～200pF
相對電容率：1.000～30.000
介質損耗因數：0.00001～100
直流電阻率：2.5 MΩm～20 TΩm
3、測量精度：電容量：±(1%讀數+0.5pF)
相對電容率：±1%讀數
介質損耗因數：±(1%讀數+0.0001)
直流電阻率：±10%讀數
4、分 辨 率：電容量：0.01pF
相對電容率：0.001
介質損耗因數：0.00001
5、測溫范圍：0～120℃
6、溫度測量誤差：±0.5℃
7、交流試驗電壓：500～2000V 連續可調，頻率50Hz
8、直流試驗電壓：300～500V 連續可調
9、功 耗：100W
10、工作環境：環境溫度：0℃～40℃
相對濕度：<75%
信息整理：揚州拓普電氣科技有限公司
