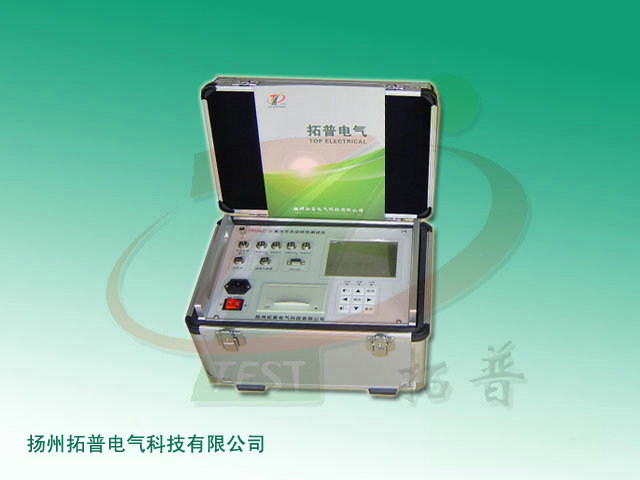

斷路器動特性分析儀_TP_YTC3982_技術資料
斷路器動特性分析儀抗干擾、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器，體積小巧。該斷路器動特性分析儀安裝簡單，使用方便。
斷路器動特性分析儀性能
1、時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2、合閘電阻：6個斷口合閘電阻的預投時間，預投波形及電阻阻值。
3、重 合 閘：每斷口的合-分（金短時間），分-合（無電流間隔時間），分-合-分。
4、彈 跳：合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5、速 度：剛分、剛合速度，*大速度，重合閘速度，時間—行程特性曲線。
6、行 程：總行程，開距，超行程，過沖行程，反彈幅值。
7、電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
8、動作電壓：機內提供DC30-250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗。
斷路器動特性分析儀特點
1、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2、超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗。
3、通用式測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
4、開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5、主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6、主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7、中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。儀器配有USB接口及數據分析管理軟件，可與PC機聯機操作，試驗結果直接存入U盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
技術指標
1、使用環境
輸入電源：AC220V±10%、50Hz±10% 大氣壓力：86～106kpa
環境溫度：-10～40℃ 環境濕度：≤80%RH
2、安全性能
絕緣電阻：＞2MΩ
介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。
3、基本參數
（1）時間：量程：4000.0ms 分辨率：0.1ms
誤差：①在100ms以內 0.1ms±1個字
②100ms以上 0.1% ±1個字
③同期
（2）速度：量程：20.00m/s 分辨率：0.01m/s
誤差：①在0～2m/s以內 ±0.1m/s±1個字
②2ms以上 ±0.2m/s±1個字
（3）行程：真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：1%±1個字
SF6斷路器：量程：300.0mm 分辨率：1mm 誤差：1%±1個字
少油斷路器：量程：600.0mm 分辨率：1mm 誤差：1%±1個字
4、電 流：量程：20.00A 分辨率：0.01A
5、輸出電源：DC0～250V數字可調/20A（瞬時工作）
信息整理：揚州拓普電氣科技有限公司
