TPXZB系列變頻串聯諧振試驗裝置系統部件構成

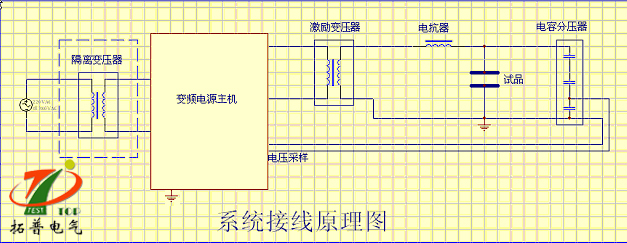

TPXZB系列變頻串聯諧振試驗裝置系統構成
揚州拓普電氣科技有限公司為您精心打造的TPXZB系列變頻串聯諧振試驗裝置由調頻電源主機（變頻電源）、電抗器、分壓器、勵磁變壓器（激勵變壓器）、連接導線和補償電容器（可選器件）組成，接入被試品后組成一個諧振系統進行交流耐壓試驗。
1、系統主機：就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。
2、電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合，實現不同的電感量以適用不同的試驗條件。
3、電容分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量，控制使用。
4、勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。
5、補償電容器：當試品電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器。
信息來源：www.0451dj.com 信息整理：揚州拓普電氣科技有限公司生技部
揚州拓普電氣科技有限公司為您精心打造的TPXZB系列變頻串聯諧振試驗裝置由調頻電源主機（變頻電源）、電抗器、分壓器、勵磁變壓器（激勵變壓器）、連接導線和補償電容器（可選器件）組成，接入被試品后組成一個諧振系統進行交流耐壓試驗。
1、系統主機：就是一臺幅值和頻率可調的正弦波交流調頻電源，給諧振回路提供激勵源，同時提供電壓顯示、電流顯示、計時、保護、報警等功能。
2、電抗器：就是一個大電感線圈，與被試品（相當于電容）構成串聯諧振回路，可配置電抗器多節電抗器，使用時通過不同的串聯、并聯組合，實現不同的電感量以適用不同的試驗條件。
3、電容分壓器：內部通過電容器分壓，從試品上高電壓分得低電壓供主機測量，控制使用。
4、勵磁變壓器：隔離主機電源與諧振回路電源，并升高主機的輸出電壓。
5、補償電容器：當試品電容量很小時，如果要實現系統諧振可能要求的電源頻率超出試驗標準的規定，可在試品上并聯一個補償電容，以實現試驗要求，稱此電容器為補償電容器。
信息來源：www.0451dj.com 信息整理：揚州拓普電氣科技有限公司生技部
