電子變壓器的原理與制作
本文介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點，電路成熟，性能穩定。
工作原理

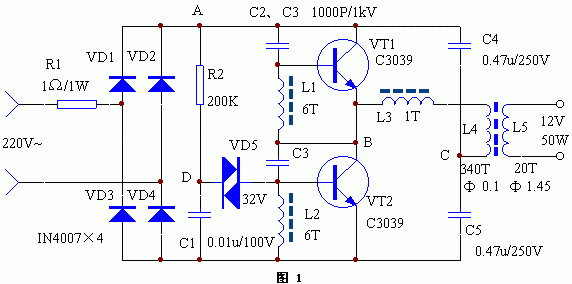

本電子變壓器工作原理與開關電源相似，電路原理圖見圖1（點擊下載原理圖），由VD1－VD4將市電整流為直流，再把直流變成幾十千赫茲的 高頻電流，然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。
元器件選擇與制作
元器件清單見下表
L1、L2、L3分別繞在H7×4×2mm3的磁環上，L1、L2繞6匝；L2繞1匝。L4、L5繞在H31×18×7mm3的磁環上，L4繞用Φ＝0.1mm的高強度線繞340匝；L5用Φ＝1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。其它元件無特殊要求。
電路正常工作時，A點工作電壓約為215V，B點約為108V，C點約為10V，D點約為25V。如果不振蕩，檢查VT1、VT2及L1、L2、L3的相位是否正常（交換L3的兩根接線即可）。改變L5的匝數可改變輸出電壓。信息來源：www.0451dj.com
工作原理
本電子變壓器工作原理與開關電源相似，電路原理圖見圖1（點擊下載原理圖），由VD1－VD4將市電整流為直流，再把直流變成幾十千赫茲的 高頻電流，然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。
元器件選擇與制作
元器件清單見下表
| 編 號 | 名 稱 | 型 號 | 數 量 |
| R1 | 電阻 | 1Ω/1W | 1 |
| R2 | 電阻 | 200K | 1 |
| C1 | 滌綸電容 | 0.01u/100V | 1 |
| C2、C3 | 滌綸電容 | 1000P/1kV | 2 |
| C4、C5 | 滌綸電容 | 0.47u/250V | 2 |
| VD1－VD4 | 整流二極管 | IN4007 | 4 |
| VD5 | 觸發二極管 | 32V | 1 |
| VT1、VT2 | 晶體三極管 | C3039 | 2 |
| L1、L2、L3（一體） | 振蕩變壓器 | 見表后文字 | 1 |
| L4、L5 | 高頻變壓器 | 見表后文字 | 1 |
L1、L2、L3分別繞在H7×4×2mm3的磁環上，L1、L2繞6匝；L2繞1匝。L4、L5繞在H31×18×7mm3的磁環上，L4繞用Φ＝0.1mm的高強度線繞340匝；L5用Φ＝1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。其它元件無特殊要求。
電路正常工作時，A點工作電壓約為215V，B點約為108V，C點約為10V，D點約為25V。如果不振蕩，檢查VT1、VT2及L1、L2、L3的相位是否正常（交換L3的兩根接線即可）。改變L5的匝數可改變輸出電壓。信息來源：www.0451dj.com
